一、概述(主設置方案界面簡介)

工作方案腳本的編程性能的強弱是整個電池測試系統非常重要的指標。

1.LANBTS電池測試系統允許用戶對每個通道或者是多個通道同時或是分別設定多至

     65500個“工作步驟”的過程編程。

2. 每個“工作步驟”由變量操作、工作模式、結束限制條件1、結束限制條件2、以及跳

    轉（跳轉至）、記錄條件等五個部分組成。

3. 變量操作幫助用戶操作（用戶）自定義的變量來實現多功能的測試方案編輯；

4. 工作模式是可設定通道充放電工作狀態及參數；結束條件和跳轉（跳轉至）以實現測

   試的自動化。

5. 結束條件可以是簡單的單個條件（或條件組），也可以是由多個條件通過“邏輯與”

   及“邏輯或”混合運算組成的復雜的條件組。其中每個條件支持對電壓、電流、時間、

   容量、電壓負斜率以及用戶自定義變量等參數進行“≥”或“≤” 比較關系的任意設

   定。支持在一個“工作步”中根據不同的結束條件項實現不同分枝跳轉，控制更靈活

   高效。

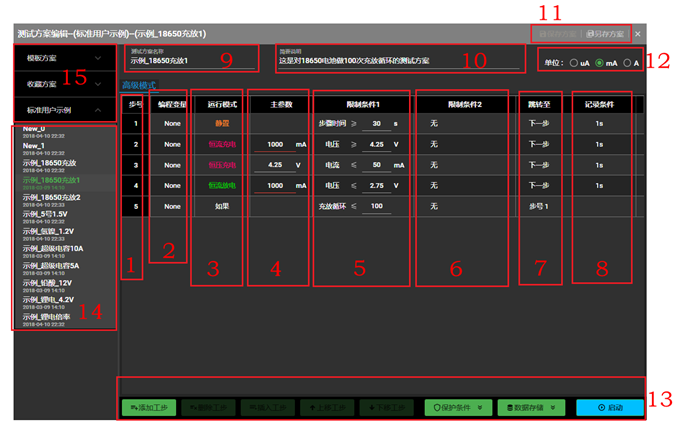

 下圖是設置主界面各個部分解釋:

測試方案編輯主界面說明

1   --> 方案的工作步號。

2   --> 編程的變量N1，N2計數器，t時間等

3   --> 充放電工作模式(恒流充電、恒壓充電、恒流放電、恒壓放電、恒功率放電，恒功率充電、 恒電阻放電、倍率放電、倍率充電、靜置、脈沖放電，脈沖充電等)

4--> 設置充放電的主參數值

5--> 設置工作時的結束條件1 和結束條件1的主參數值

        （比如當電壓大于多少結束或是電壓小于多少時結束或是步驟時間大于多少時結束等等）

        （注意結束限制條件1和2是一個并且的關系，當都設置了后則兩個條件要同時滿足才向 下執行）

7   --> 當前面的限制條件滿足后再到那一步工作步驟去。

8   --> 數據記錄的條件(時間變化、電流變化、電壓變化都會向數據文件中寫入一條數據 )

9   --> 本工作方案的名稱設置（最大可寫16個漢字）。

10 --> 簡單說明簡介(備注信息可不填寫 )

11 --> 方案保存和另存為一個文件。

12 --> 快速選擇設備的電壓電流單位

13 --> 一些常用的按鍵菜單，增加工步，刪除，插入，上移，下移，過電流過電壓保護，數據文件名和保存路徑，啟動。

14 --> 方案名列表（方案可以任意增加和刪除）

15 --> 方案組列表（方案組也可以任意新建和刪除）

注： 一個方案組中可以新建很多個方案，每個方案是一個單獨的文件可以任意拷貝和分享等。

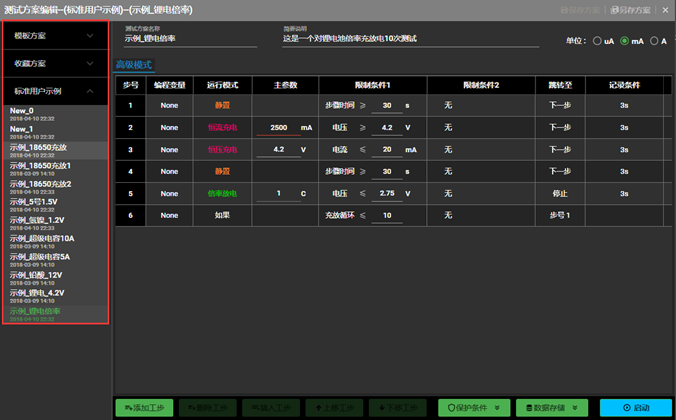

方案組名稱列表

       通常情況下，用戶經常使用的工作過程參數不會太多。方案名列表中保存了最近使用的工作方案，會按時間和使用頻率排列順序，并且軟件自動保存至磁盤，軟件再次啟動時自動調入，免除用戶每次設置煩瑣的工作過程參數。也可選擇主菜單“方案編輯”， 即可進入“方案名列表”對話框（如圖）。點按鼠標右鍵或是下面的菜單圖標可以新建方案、刪除方案、收藏方案、復制方案、新建方案組等等。（新建或編輯一個測試過程的方法詳見本“工作方案的設置例子”部分）。

[提示]： 過程名列表中不允許重名，用戶應使用有意義的名稱，并避免重名。
