程控電池短路測試儀
型號：H-300A
BT-H300A型 技術規格書 | ||
0 | 物料編碼 | BT-H300A (3CH-30V/300A) |
1 | 基本主參數 | 電壓量程 : 30V (0V -- 30 V ) 電流量程 : 300A (0.3A -- 300 A ) |
2 | 單元主通道 | 通道個數 : 3 通道 通道特點 : 采用硬件限制雙閉環結構 控制模式 : 獨立控制、獨立編程 |
3 | 檢測采樣方式 | 四線制測量(去除引線干擾) |
4 | 控制模塊類型 | 高精度調整 |
5 | 電流 I | 每通道測量范圍 : 0.3—300A 控制精度 : 0.1%RD±0.1%FS 測量精度 : 0.1%RD±0.1%FS 最小分辨率 : 0.01A |
6 | 電壓 U | 每通道測量范圍 : (0.05---30V)±5mV 最低放電電壓 : 0V 測量精度 : 0.1%RD±0.1%FS 控制精度 : 0.1%RD±0.1%FS 最小分辨率 : 1mV |
電流電壓分辯率 | 6位有效數字（自動） | |
7 | 數據采樣速率 | 10條數據/1秒(每個通道） |
8 | 保護 | 1.硬件過流、過壓保護、急停保護、超時保護、 2.數據保護: 掉電數據保護、數據自動備份 3. 軟件保護(可設定安全保護條件) |
10 | 數據記錄條件 (每隔多少時間或電壓或電流) | 1. 時間△t： 最小50ms (時間變化量) 2. 電壓△U： 最小0.1mV (電壓變化量) 3. 電流△I： 最小0.1mA (電流變化量 |
11 | 工作模式 | 靜置,短路測試 (智能表格編輯、多種結束條件、3種數據記錄條件可循環嵌套和變量編程等） |
12 | 數據導出方式 | Excel、Txt |
13 | 短路接入電阻 | 小于20毫歐 |
14 | 每路最大短路電流為 | 300A |
15 | 最大工作時間 | 不大于300min |
其它參數 | |||
1 | 顯示 | 前面板帶有7’液晶顯示屏，可顯示3路電池的電壓、電流和時間等信息 | |
2 | 控制 | 全電腦控制，可設定短路時間、電壓、電流等條件 | |
3 | 通信接口 | USB工業高速RS485 | |
4 | 上位機軟件 | LANBTS-LINK/DDA電池測試系統 支持控制方式: 運行、停止、自動續接、跳轉、重啟動、強制跳轉等功能； 基本功能: 循環控制,數據分析,數據庫集中管理,曲線等。 | |
5 | 通道輸入阻抗 | ≥1GΩ（靜置狀態下漏電流<0.5nA） | |
6 | 供電電源 | 單相AC220V ±10%/50Hz/60HZ | |
7 | 輸入阻抗 | ≥10MΩ | |
8 | 輸入功率 | 200w | |
9 | 工作溫度范圍 | -10℃~50℃（在25±10℃范圍內，保證測量精度） | |
10 | 工作環境相對濕度 | ≤80% RH（沒有水汽凝結） | |
11 | 單元機柜尺寸 | 標準19“機箱，W*D*H： | |
12 | 設備平均 無故障運行時間 | 24月（連續） | |
13 | 電池夾具 | 大電流夾具、鱷魚夾具、聚合物夾具等（用戶可選） | |

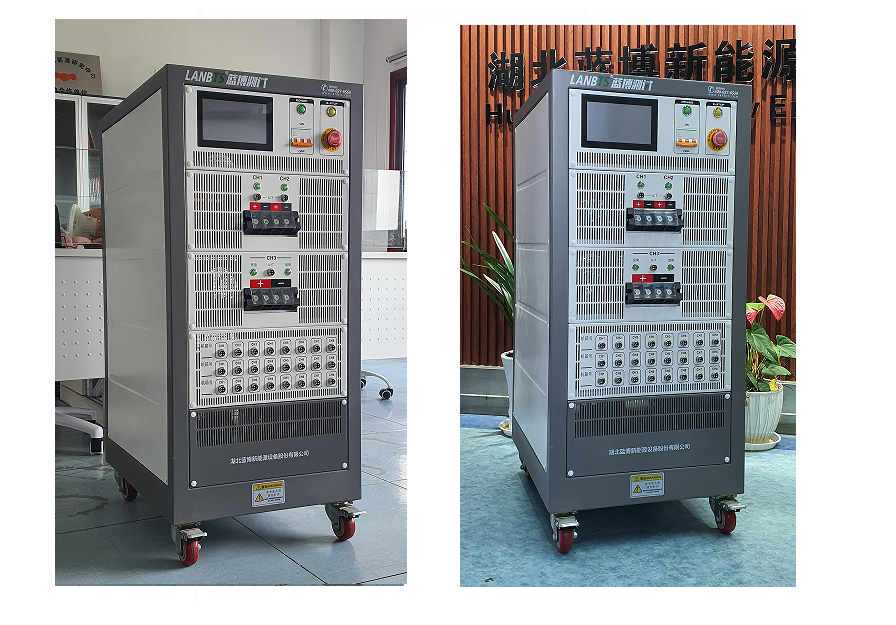

14 | 參考圖片 | ||
注意：電池的短路測試需在防爆箱內完成! | |||
