電池組/大功率電池測試系統BT-3018P

您當前位置：首頁 > 電池測試系統 > 儲能電池測試系統

測試通道：1CH--16CH/臺

電壓區間：5V--80V

電流區間：100A--5000A

電壓精度：±（0.05%RD+0.05%FS）

電流精度：±（0.05%RD+0.05%FS）

特殊功能：能量回饋/通道并聯

系統電壓：單相或三相，AC220（380）V/50Hz,±50%

設備尺寸：長×寬×高=75CM×65CM×180CM

重量：200Kg

產品介紹
技術參數
資料下載

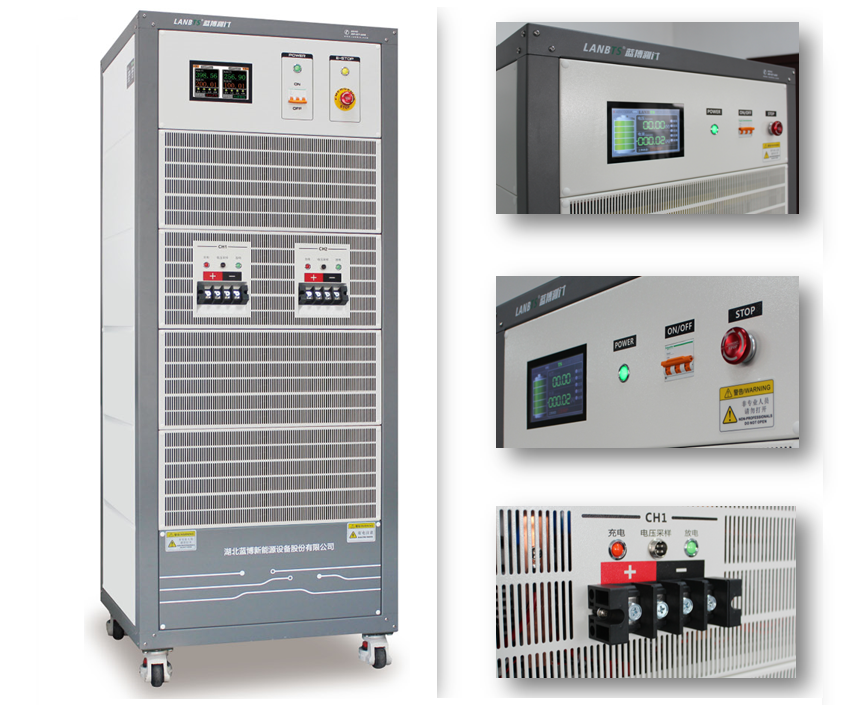

大功率電池測試系統

型號：BT-3018P

應用領域

動力電池生產企業、新能源汽車企業對大功率單體或電池組的測試。

測試項目

充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數，過充過放測試、溫度與容量的測試、工況模擬等性能參數的測試。

設備量程范圍

部份量程
5V/100A	5V/2000A	60V/100A	80V/100A
5V/200A	5V/3000A	60V/200A	80V/200A
5V/300A	5V/300A	60V/300A	80V/300A
5V/500A	30V/500A	60V/500A	80V/500A
5V/1000A	30V/1000A	60V/1000A	80V/1000A

說明
u 除以上量程規格外，可根據需求訂制；

u 需要做過充過放的安全性測試，需增加負電源；

u 超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

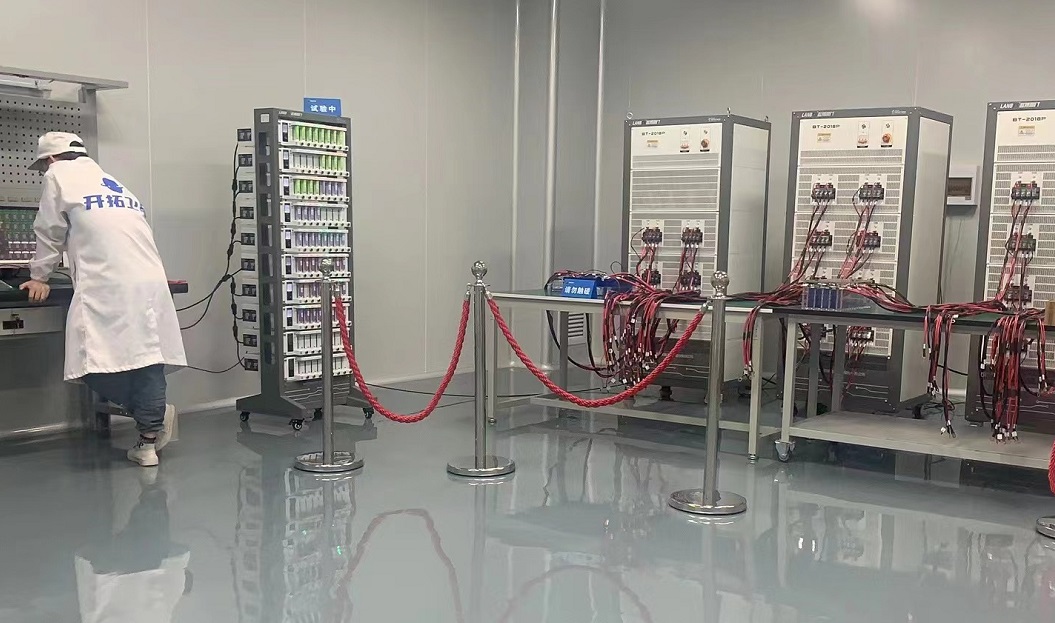

用戶使用現場一

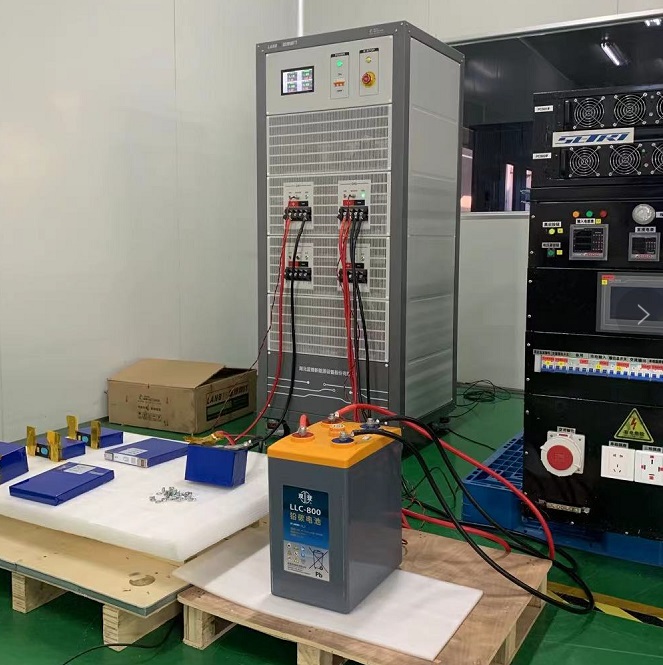

用戶使用現場二

強大的控制軟件及數據分析軟件

LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。


LANBTS控制軟件界面


測試方案編輯界面

LANBTS軟件功能設置界面


LANBTS軟件數據分析界面

電池組/大功率電池測試系統技術參數

BT-3018P

序號	指標項目	詳細參數	備注
1	輸入交流電源	三相電源: AC380V±10%/50Hz，最大輸入功率:電壓量程電流量程1.1
2	上位機電腦配置要求	WIN7或以上/4G運行內存/1T硬盤/酷睿I3處理器
3	電壓輸出	測量范圍：滿量程*3%—滿量程 (連續可調) 測量精度 : ±（0.05%RD+0.05%FS）穩 定度 : ±（0.05%RD+0.05%FS）最低放電電壓：根據用戶要求訂制控制精度 : ±（0.05%RD+0.05%FS）最小分辨率 : 0.001V
4	電流輸出	每通道測量范圍: 滿量程*0.1%—滿量程 (連續可調) 測量精度 : ±（0.05%RD+0.05%FS）穩 定度 : ±（0.05%RD+0.05%FS）控制精度：±（0.05%RD+0.05%FS）最小分辨率：0.0001A
5	功率/通道	最大輸出功率: 電壓量程*電流量程
6	電流響應時間	≤50ms（10%~90%電池負載，無超調）	高速動態響應能夠滿足高標準實測工況模擬測試需求
7	充放電轉換時間	≤50ms （10%~90%電池負載，無超調）	高速動態響應能夠滿足高標準實測工況模擬測試需求
8	總通道功率	最大輸出：電壓量程電流量程通道數
9	數據記錄頻率	最高記錄頻率20HZ 時間△t： 50ms~3600S (時間變化量) 電壓△U： 1mV~1000V (電壓變化量) 電流△I： 1mA~50000mA (電流變化量)
10	顯示位數	6位有效數字（電壓:×××.×××；電流：×××.×××）
11	工步跳轉時間	<1S
12	檢測采樣方式	四線制測量
13	基準電壓	采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）
14	截止條件	電壓、電流、時間、容量、電壓變化量、T1、自定義變量、等多種結束條件。
15	充電模式	恒流充電、恒壓充電、倍率充電、恒功率充電、恒阻充電、恒流恒壓充電、工況模擬等。
16	放電模式	恒流放電、恒阻放電、倍率放電、恒功率放電、恒流恒壓放電、工況模擬等。
17	循環測試范圍	1—999999次，單循環工步數254，具有嵌套循環功能，最大支持5層嵌套。
18	安全保護	1) 硬件保護：過壓保護、過流保護、短路保護、反接保護、AC380掉相、相序保護、掉電數據保護、來電續接、過放保護、欠流保護、容量保護、過溫保護、心跳保護、參數設置異常保護、電壓趨勢異常保護、電流趨勢異常保護、電流波動異常保護、電壓波動異常保護、充電電壓上升速度異常保護、放電電流下降速度異常保護、電壓突變保護、電流突變保護（內部終端輸出接觸器控制，檢測到電壓電流異常時自動斷開，并軟硬件提示）、孤島保護功能，能夠在電網異常報警。 2) 軟件設置參數包括：電壓上限、電壓下限、電流上限、電流下限、容量保護、BMS信號保護、單體保護、過溫度保護、延時時間。
19	停電保護	外部斷電后，電池與設備之間自動斷開，有效避免因重新上電造成意外。
20	通道特點	1) 通道個數：根據總功率確定 2) 通道特點：恒流源與恒壓源采用雙閉環結構 3) 控制模式：獨立控制、獨立編程 4) 硬件設計：采用三電平、軟開關IGBT、高頻載波、高頻數字化DSP控制
21	硬件通信	1) 工業高速隔離RS485（USB接口）/19.2KBPS 2) 網口TCP/IP/10M/100M
22	數據采樣速度	10條數據/秒/通道
23	報警方式	測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息。
24	上位機軟件	1) LANBTS電池測試系統、WIN10風格、平面化GUI設計。 2) 支持控制方式: 啟動運行、正常停止、緊急停止、自動續接、任意跳轉、重置參數啟動、強制跳轉、通道變更等功能。 3) 基本功能: 循環控制,數據分析,數據庫集中管理,分層曲線、過程曲線、容量疊加曲線、事件記錄等。
25	編程方案	方案獨立、工步方案可分組、可修改、復制、分享、粘貼、參數智能輸入、自動完成、每步可單獨設置數據記錄方式、多種變量N1/N2/C1/T1智能循環條件判斷控制。
26	實時顯示	1) 當前電壓、電流、容量、絕對時間、循環次數、工作狀態、運行模式等。 2) 顯示塊可翻轉顯示，測試方案、變量和能量信息等，支持動態實時曲線顯示。
27	智能分選功能	支持多種智能分選功能，如電壓、電流、容量、時間及曲線，分選結果提示。
28	數據報告	支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理。
29	數據備份	數據定時備份、掉電備份、電腦死機備份。
30	數據保存方式	用戶可自定義名稱及數據保存路徑，數據以文件方式保存。
31	軟件升級	支持網絡遠程推送，在線升級。
32	工作環境相對濕度	≤85% RH（沒有水汽凝結）
33	工作溫度范圍	-10℃~50℃（在范圍內，保證測量精度）
34	噪聲	<60dB
35	冷卻方式	強制風冷
36	單元機柜尺寸	長×寬×高=75CM×65CM×180CM（以實物為準）
37	輸出電池夾具	根據用戶要求定制
38	擴展功能（選配）	可根據用要求配置電壓、溫度輔助通道（輔助通道8CH/臺，用戶可自行確定與主通道關聯數量）、BMS通信、DBC文件導入、API文件接口。
